Logistik
Neues Logistikzentrum mit Produktions- und Büroeinheiten: Höchste Sicherheit für Menschen, Daten und Waren
Der global agierende Elektronik-Großhandels-Konzern ist weltweiter Marktführer in Services rund um die Logistik von elektrischen Bauelementen sowie Produktveredelungsleistungen und dabei ein wichtiger Lieferant für die Automobilindustrie.
Am Standort in Deutschland war das bisherige Logistikzentrum an seine Kapazitätsgrenze gekommen und musste für die zukünftige Entwicklung des Unternehmens durch ein neues Logistikzentrum mit Produktions- und Büroeinheiten ersetzt werden. Die geplante Betriebsgröße erstreckt sich auf über 30.000 Quadratmeter, die Logistikfläche umfasst dabei mehr als 20.000 Quadratmeter.
Neben Platz für über 250.000 Behälterplätze sowie Palettenplätze verfügt das neue Logistikzentrum über einen 2.500 Quadratmeter großen Programmierungsbereich. Das Logistikunternehmen bearbeitet jährlich über 2 Millionen Bestellungen und programmiert über 30 Millionen elektronische Bauteile. Die Zahl der versandten Pakete liegt europaweit jährlich bei einer Million. Eine besondere Herausforderung für die Technik hinter der Logistik.
„Das durchgängig automatisierte Zusammenwirken der Logistik- und Produktionsbereichen waren für mich sehr beeindruckend”
— Projektleiter its
Das Projekt in Zahlen
3 Mio
Euro Investition
5
Konferenzbereiche mit Medienausstattung
100%
Integration Autostore in die Infrastruktur
1 MVA
Netzersatzanlage
100%
VdS geprüfte Sicherheitsanlagen
24/7
Rechenzentrum mit 160 KVA USV
Die Geschichte
Die erste Anlage dieser Art in Kontinentaleuropa
Individuell zusammengestellte und programmierte Elektronikbaugruppen erfordern nicht nur eine große Anzahl an verfügbaren Elektrobauteilen, also ausreichend Lagerfläche mit Hochregallagern zur maximalen Raumnutzung. Die Produktion selbst nimmt zahlreiche Funktionsflächen in Anspruch, die für die Programmierung und den Versand benötigt werden. In Summer mehr als fünf Fußballfelder!
Autostore sorgt für Vorsortierung
Der Knackpunkt dabei ist die Logistik: Die richtigen Bauteile in der richtigen Sortierung zum richtigen Zeitpunkt am richtigen Ort. Nur so ist ein effektiver und effizienter Produktionsablauf möglich.
Ein im Logistikzentrum integrierter Autostore sorgt für eine automatische Vorsortierung und ist Garant für einen reibungslosen Start der Produktion. Anschließend erfolgt der Zusammenbau und die Programmierung der vorsortierten Elektronikbaugruppen, bevor die Module für den Versand vorbereitet werden.
Das Vorhaben: Umfangreiche Sicherheitstechnik schützt weit über 100 Millionen Euro Warenwert
Hohe Brandschutzanforderungen für Sonderbereiche
Die Hochregallager und der Autostore sind Sonderbereiche und stellen erhöhte Anforderungen an die brandschutztechnische Überwachung dar. In der elektrotechnischen Gebäudeausrüstung wurde der Brandschutz insbesondere durch Brandmeldeanlagen und die Ansteuerung von Brandschutztüren realisiert. Diese gewährleisten eine schnelle und sicherer Detektion von Brandfällen mit sofortiger Alarmierung und umgehender Einleitung von Brandbekämpfungsmaßnahmen.
Im Gefahrenfall dauert es nur wenige Sekunden bis die Maßnahmen aktiviert werden. Insbesondere für den Bereich des Autostores erfolgt die Detektion über Rauchansaugsysteme direkt zur Ansteuerung einer Schaumlöschanlage. Aufgrund des hohen Warenwertes ist eine schnelle und sichere Detektion besonders wichtig!
Kompakt: Die Aufgabenstellung
-
Erste Aufgabe “Brandschutz” / “Sicherheit für Mensch und Waren”
-
Zweite Aufgabe “Infrastruktur für Informationen”
-
Dritte Aufgabe “Beleuchtung für verschiedene Aufgabenfelder”
Brandfallmatrix mit Gutachter abgestimmt
Grundlage hierfür war das vorliegende Brandschutzgutachten. Die Basis der gewerkeübergreifenden Planung des Brandschutzes ist die Brandfallmatrix, die durch its im Projekt laufend fortgeschrieben und mit dem Brandschutzgutachter abgestimmt wurde. Eine kooperative und erfolgreiche Zusammenarbeit auf Augenhöhe, durch die die Ziele bestmöglich erreicht werden konnten.
Insbesondere für das Zusammenwirken der BMA mit den Löschanlagen, RWA-Anlagen und RS-Türen waren umfangreiche Detailabstimmungen erforderlich. Trotz großer Entfernungen von mehreren hundert Metern konnte eine sichere Versorgung und Funktio der Sprinkleranlagen gewährleistet werden.

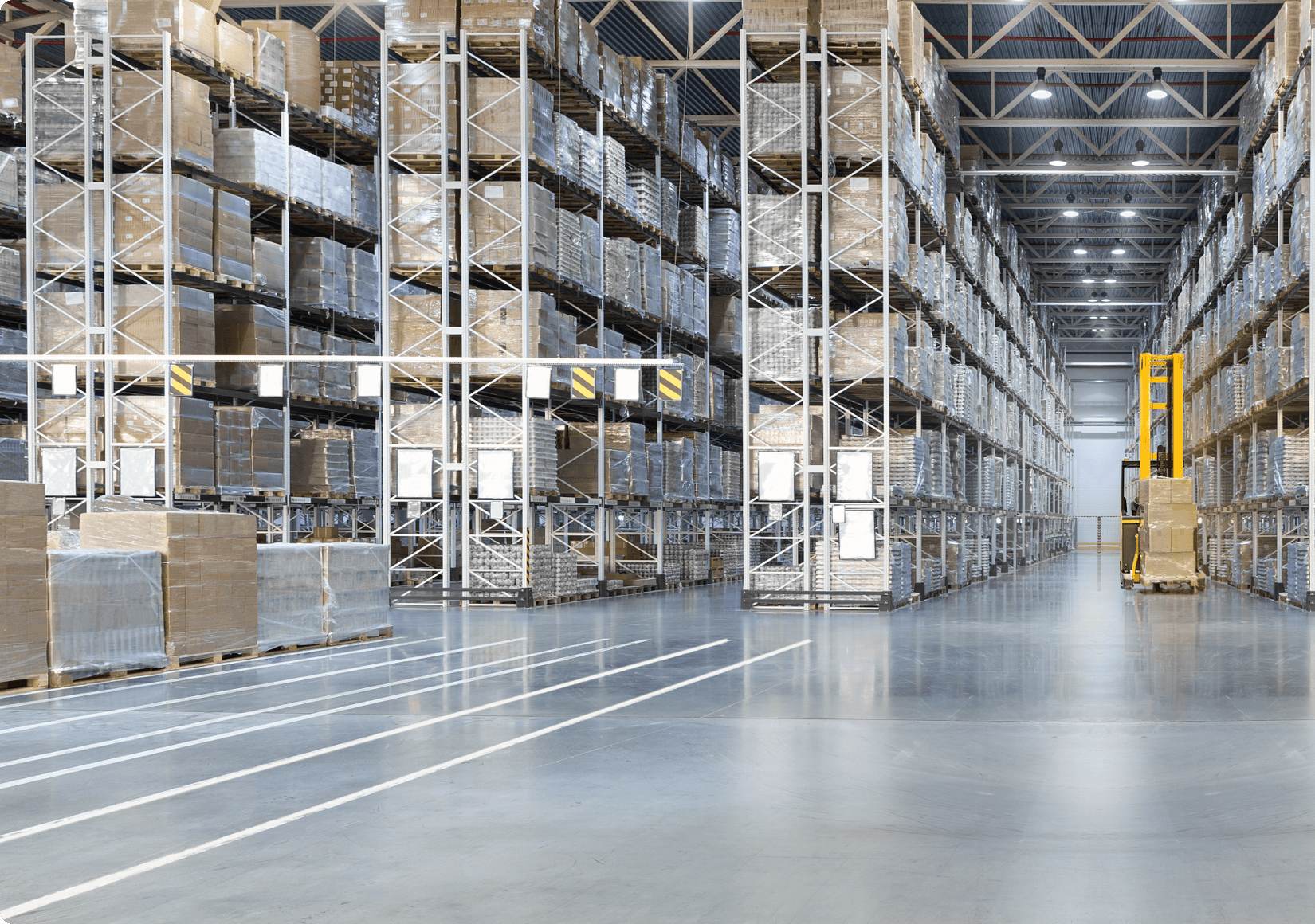

Anspruchsvolle Sicherheitsnormen bei Hochregallagern
In den Hochregalbereichen sind vor allem aufgrund der starken Warenkonzentration und der eingeschränkten Zugänglichkeit zu diesen Bereichen die Brandbekämpfungsmaßnahmen gewerkeübergreifend abzustimmen.
Die Sicherheitsnormen fordern bei Hochregallagern, das auch Zwischenebenen überwacht werden müssen. Der Standard-Brandmelder kommt durch die Geometrie an seine Funktionsgrenzen. Um Beschädigungen zu vermeiden, muss der Einbauort zudem außerhalb vom Wirkungskreis der eingesetzten Maschinen liegen. Hier ermöglicht der Einsatz von Rauchansaugsystemen eine anwendungsorientierte Überwachung.
Fehlalarm kann großen wirtschaftlichen Schaden anrichten
Der Autostore ist aufgrund seiner kompakten Bauform mit sehr hoher Materialdichte eine besondere Aufgabe für die Brandschutzmaßnahmen. Um diese auf den Prüfstein zu stellen, wurden im Vorfeld (kontrollierte) Brandversuche durch den Lieferanten des Systems durchgeführt, um eine spezifisch angepasste und optimale Brandmeldung erreichen zu können.
Es ist nicht nur eine sehr schnelle Brand-Detektion erforderlich. Ein besonderes Augenmerk wurde auf die Erkennungssicherheit gelegt. Ein Fehlalarm würde die automatischen Löscheinrichtung auslösen und einen wirtschaftlichen Schaden von bis zu 20 Millionen EUR Warenwert bedeuten.
Digitalisierte Lagertechnik für über 100.000 Warengüter
Sicherheit alleine reicht nicht aus. Schnelle und sichere Kommunikationswege bilden das Fundament für eine komplette Digitalisierung des Logistiklagers. Im Rahmen der elektrotechnischen Arbeiten wurde eine flächendeckende datentechnische Infrastruktur errichtet.
Vor allem die Leitungsführung zu den Arbeitsplätzen und Access-Points hat im Team zu einigen Schweißperlen auf der Stirn geführt. Neben dem Brandschutz kamen vor allem bauliche Aspekte hinzu. Allerdings konnten auch diese Arbeiten durch detaillierte Objektkenntnissen und flexible Lösungen erfolgreich abgeschlossen werden.
Die durchgängige und sichere Verfügbarkeit von entsprechender Bandbreite in den Netzwerken ist für das Betreiben der örtlich stark verteilten Anlagen in den verschiedenen Logistikbereichen von wesentlicher Bedeutung.
Nur wenn die umfangreichen Daten der über 100.000 Warengüter jederzeit im weitläufigen Lager- und Produktionsbereich zur Verfügung stehen, ist ein reibungsloser Produktionsablauf möglich. Dazu braucht es eine entsprechende Bandbreite um die Übertragung der großen Datenmengen sicherzustellen.
Es werde Licht
Beleuchtung bringt Durchblick in die Prozesse
Um ein möglichst konzentriertes und gefährdungsreduziertes Arbeiten zu ermöglichen, braucht jeder Funktionsbereich auf dem Betriebsgelände ein angepasstes und optimiertes Beleuchtungskonzept. Was heißt das in der Praxis?
In den Hochregallagerbereichen mit einer 16 Meter hohen Hallenhöhe ist ein ganz anderes Beleuchtungskonzept erforderlich als in der Programmierung oder bei der Zusammenstellung von Elektronikkomponenten.
Die eng nebeneinander stehenden Regale stellen aus Sicht der Beleuchtung eine besondere Herausforderung dar. Aufgrund hoher Decken, enger Gänge, vieler Regalebenen und fehlendem Tageslicht ist das sichere Ausleuchten nur mit sehr leistungsstarken Lichtsystemen möglich.
Licht und Schatten: Sonnenschutzanlagen
Licht bzw. Sonnenlicht ist zudem ein wertvoller Energieträger. Durch PV-Anlagen auf den Dächern des Betriebsgeländes wird daraus nutzbare elektrische Energie erzeugt, die in den dezentralen Betriebsanlagen vollständig genutzt werden kann. Hier wird die Umwelt mit wirtschaftlichen Einsatz geschont.
Sonnenlicht kann aber auch zu einer hohen Lichtintensität und zusätzlicher Wärme führen. Faktoren, die für den Arbeitsprozess nicht immer vorteilhaft sind. Man wird in unangenehmerweise geblendet oder fängt im wahrsten Sinne des Wortes an zu schwitzen.
Um dem vorzubeugen, sind die Büro- und Programmierbereiche mit Sonnenschutzanlagen ausgestattet worden, die vollautomatische entsprechend Sonnenstand und Windverhältnisse gesteuert werden. Damit werden ein gutes Raumklima und optimale Sichtverhältnisse durch intelligente Steuerungstechnik unterstützt.
Der Erfolg
Sicherheit, Effizienz und Flexibilität
Es wurde ein moderner Produktionsstandort mit verschiedensten Funktionseinheiten errichtet. Der Anspruch den Kunden schnell und individuell bedienen zu können, wird durch ein durchgängiges automatisiertes Zusammenwirken der Logistik- und Produktionsbereichen gewährleistet. Die elektrotechnische Ausrüstung unterstützt den gesamten Prozess, durch passgenaue Gefahrenmeldeanlage für die Sicherheit, durch die IT-Infrastruktur für die Verteilung von Informationen und durch moderne Beleuchtungstechnik für die verschiedenen Aufgabenfelder.
„Es ist ein modernen Logistikzentrums mit Produktions- und Bürobereichen entstanden, das in hohem Maße Sicherheit, Effizienz und Flexibilität zukunftsicher umsetzt.“
— M.B: Bauleiter its
Die neuen Superkräfte
Was hat der Held für Superkräfte bekommen?
Brandschutz für Mensch und Waren auf höchstem Niveau
Informationen stehen im gesamten Prozess zur Verfügung
Passgenaue Beleuchtung für sämtliche Funtkionsbereiche
Vollautomatisierte Produktionsschritte
Genauer hingeschaut: Technische Fakten im Detail
Zur Umsetzung der Aufgabenstellung wurden umfassende technische Anlagen errichtet:
Mittelspannungsanlagen
-
Kompaktstation, eingebunden in das 20 kV-Ortsnetz
Transformatoren
-
Transformatoren zur Energieversorgung
USV-Analge
-
2 redundante USV-Anlagefür das Rechenzentrum
Netzersatzaggregate
-
Netzersatzanlage als Sicherheitsstromversorung und Ersatznetznetzversorgung
Niederspannungsanlage
-
Zentraler Niederspannungshauptverteiler und über dezentrale Niederspannungsunterverteiler
Sicherheitstechnik
-
VdS-konforme Versorgung Sprinkleranlage
-
flächendeckende Brandmeldeanlage
-
Einbruchmeldeanlage
-
Zutrittskontrollanlage
-
Videoüberwachung
-
Überwachungszentrale mit übergeordneten Managementsystem
IT- und Medientechnik
- IT-Infrastruktur im gesamten Gelände
- Access Point Ausstattung des gesamten Gelände
- Ausstattung der Konferenzräume mit Medientechnik
